項目名稱：噴漆廢水處理設備（點擊進入詳細介紹）
0


一、簡介

隨著環保法規的日益嚴格，噴漆廢水處理為已經成為噴漆行業首要面對的環保問題，噴漆廢水由于污染值高，難以降解，一般的廢水處理程序無法對其進行處理。東莞市輝煌龍騰機械有限公司最新開發的噴漆循環水處理機，能使處理后的循環水直接回用于噴漆房，無需排放。本設備具有以下優點：

1、體積小，占用空間小，不需要改造現有噴漆房，將其放置于水簾噴漆房旁邊即可使用，不必花費高成本另建污水處理設施。

2、設計合理，其吸水管和出水管都放在循環水池的特定位置，吸進的是污水，出來的是清水，漆渣從機器里自動分離出來，從而使噴漆房實現不間斷運轉，極大地節約保養維護的時間、人力、物力。

3、處理后的水澄清透明，既可以循環利用，無需換水，不對外排放，實現廢水零排放。

4、整個處理過程自動控制，可與噴漆房的電源聯動，噴漆時自動運行。

5、本設備廣泛適合噴油性漆、水性漆的循環水處理，也可以用于涂料廠、染料廠、印染廠的清洗廢水處理。

產品名稱、規格型號、參數 ：

產品名稱	型號	處理量	外殼材料	使用范圍
噴漆循環水處理機	OK1203	3m3/小時	304 不銹鋼	適合（1-5m3）單個小水池

耗材使用： 分解劑（去除水中油漆粘性、滅菌除臭）；分離劑（使水和漆渣分離）

主要參數及安裝條件：

電壓：220V。

頻率：50Hz。

功率：2000W。

海拔高度：不超過 2000m。

溫度：10~40℃。

濕度：低于 90%。

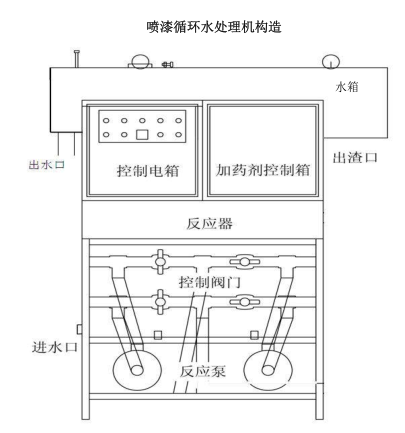

二、原理與構造

噴漆廢水經由潛水泵提升至噴漆循環水處理機反應器，通過計量泵投加分解劑和分離劑，噴漆污水通過機器里的反應器與藥劑（分解劑、分離劑）充分反應，漆渣完全與水分離，從機器出來的是清水；漆渣從機器排出后瀝水晾干，從而使噴漆房實現不間斷運轉，無需換水，不對外排放，實現零排放和環保生產。

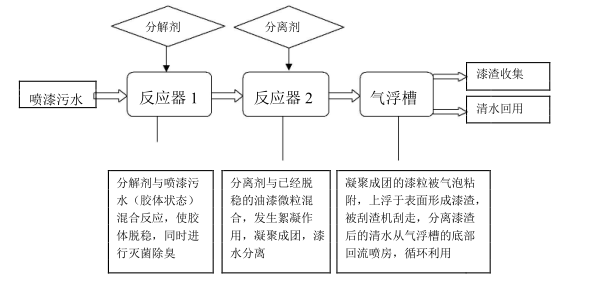

處理流程：

噴漆污水——機器內部加藥反應——漆水分離——清水回用，漆渣自動收集

三、機器操作說明

開啟機器前注意事項：

①檢查管道是否連接好，牢固，鏈條是否有障礙物阻住。

②檢查藥劑的吸藥頭是否完全浸在對應藥劑里，務必確保藥劑不混淆、不吸錯藥劑。

③檢查需開啟反應泵對應的閥門是否打開，備用的反應泵閥門是否關閉。

1、機器啟動步驟：

①、檢查完所有的管道都接好以及放置在合適位置后，請按照機器規定為機器提供匹配電源。

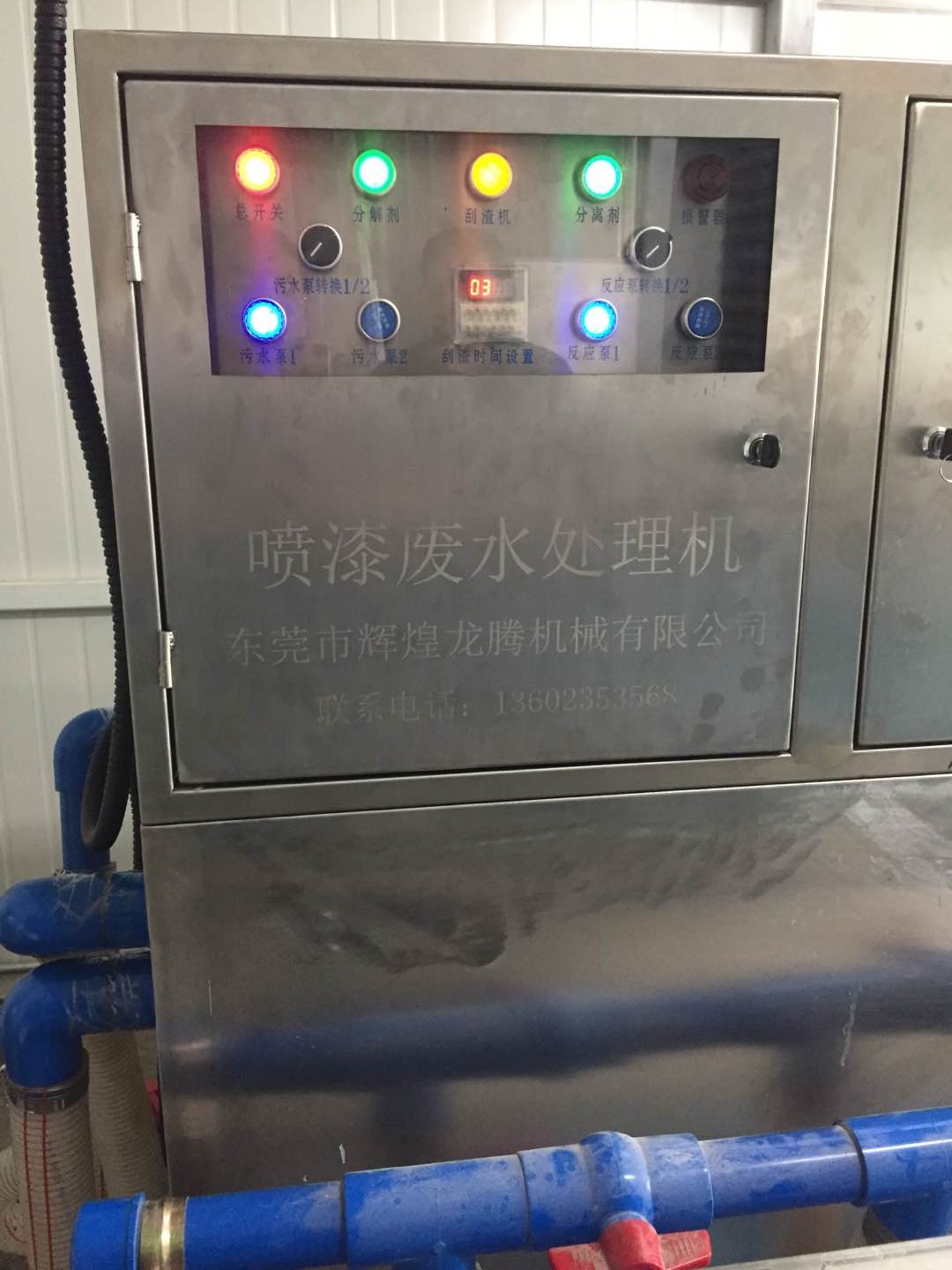

②、按下“ 總開關”按鈕，指示燈亮，機器已經進入工作狀態。

③、按下“ 分解劑”、“ 分離劑”按鈕，指示燈亮，加藥系統進入工作狀態，為反應器提供相應的藥劑。

④、按下“ 污水泵”按鈕，指示燈亮，潛水泵將污水從水池提升到機器反應器內，與藥劑進行反應。（確保 “ 污水泵 ” 正常運行，觀察機器前面相應反應泵進、出水口，確保污水輸送到反應泵后，進行下一步）

⑤、按下“ 反應泵”按鈕，指示燈亮，反應泵進行工作。（機器反應泵配備兩組，一備一用。開啟和切換時需確保相關閥門和相應按鈕開啟，否則會造成爆管、漏水，詳情前請參閱后面）

⑥、按下“ 刮渣機”按鈕，指示燈亮，刮渣機按照設定時間運轉。（刮渣時間設定參考相關章節 ）

注：以上為正常開啟機器之步驟，在初次開啟或長時間停止后，務必按上述步驟操作。

調節好加藥量和兩種藥劑加藥配比以及刮渣時間設定后，日常開關機器只需按 “ 總開關 ” 按鈕就可以。

開啟機器后注意事項：

① 檢查是否能抽上污水，如不能抽上，請先開“潛水泵”，確保能抽上水。

② 潛水泵如不能抽上水，請檢查潛水泵是否堵塞。

③ 檢查加藥泵是否能正常工作。

④ 定期檢查藥劑是否用完，并及時添加（盡量確保藥劑不打空，以免吸進空氣導致藥劑吸不上來）。

⑤ 檢查刮渣機鏈條運轉是否順暢，確保無異物阻塞。

⑥ 機器運行時，請勿靠近鏈條，謹防夾傷。

⑦ 當發現異常時，請立即關機檢查。

2 、反應泵切換

本機器配備兩組反應泵，一備一用。一組工作時，另一組處于備用狀態，當一組出現故障時，可

切換到備用泵，以保證機器正常運作。

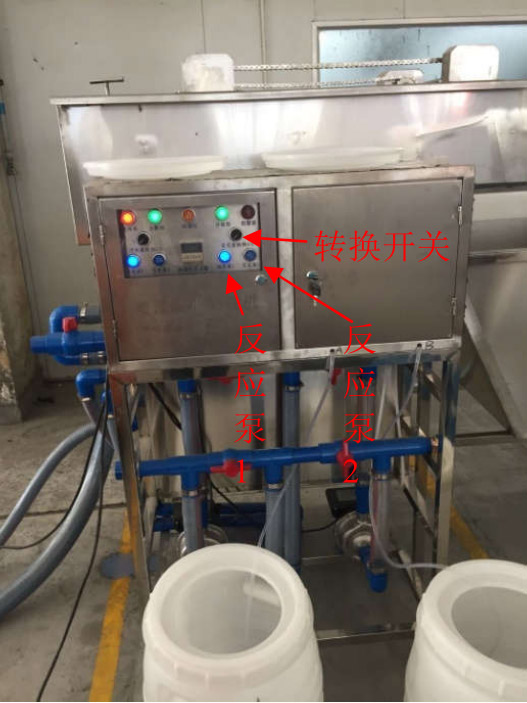

電箱控制面板上，“ 反應泵 1”按鈕對應設備下面左側反應泵，“ 反應泵 2”按鈕對應右側反應泵。

兩組反應泵按鈕上裝有轉換開關，轉換開關指向相應反應泵按鈕時，可以開啟對應反應泵。（下圖轉換

開關指向反應泵 1，開啟反應泵 1）

開啟、切換反應泵前務必確保打開相應反應泵球閥。使用反應泵 1 時，開啟反應泵 1 切換球閥，

關閉反應泵 2 切換球閥；使用反應泵 2 時，開啟反應泵 2 切換球閥，關閉反應泵 1 切換球閥；

3、計量泵操作說明

本水處理機電控箱右側配備兩組普羅名特計量泵，最大添加量為每小時 3.4L。其中“ 分解劑”按鈕

對應左側計量泵；“ 分離劑 ”按鈕對應右側計量泵。分別添加分解劑和分離劑于機器反應器內，擁有兩

種調節按鈕：分別為頻率調節（25%、50%、100%）和藥劑量調節（0-100）。

計量泵頻率必須設定為 100%，因為反應器內部有壓力，需要 100%的頻率才可以穩定將藥劑添加

到反應內。

藥劑調加量調節，以機器出水口水質清澈度而進行調節。當水質渾濁、含有大量未分解油漆、帶粘

性時，可以將分解劑加大，運作一段時間到油漆充分分解成小顆?；蛩|(zhì)清澈即可。（分離劑與分解劑

用量比例為 1:1—1:1.5，分解劑加大后，需將分離劑調節相應量）

一般情況下，計量泵添加量無需調節，廠家在安裝調試時，會根據實際運行情況設定一個合理的

數值，可滿足日常使用。

注意事項：

分解劑和分離劑為兩種性質不同的藥劑，不能混淆使用，混淆后會造成計量泵堵塞。如造成堵塞后，請將混淆藥劑倒掉，然后使用自來水清洗藥劑桶和計量泵。清洗計量泵時將泵頭放置清水中，將計量泵調節到 100 ，連續運轉 10 分鐘即可（確保清水吸進計量泵內 ）。

日常運轉時，需避免藥劑桶內藥劑打空，打空時會使藥劑管內有空氣，從而藥劑打不上來，這時可以擰開計量泵后排氣管，讓空氣排出，順利加藥

4 、刮渣時間設定

刮渣機用于將水箱上漆渣自動收集到收渣箱，自然瀝干。其時間設定位于“ 刮渣機”按鈕下方。打開繼電器面板即可進行設定。

時間調節面板上有六位數字可設定，其左邊三位為刮渣間隔時間設定；前兩位為時間設定，第三位為時間單位設定（h 代表小時，m 代表分鐘，s 代表秒）；右邊三位為刮渣機運行時間設定；前兩位為時間設定，最后一位為時間單位設定（h 代表小時，m 代表分鐘，s 代表秒）。
